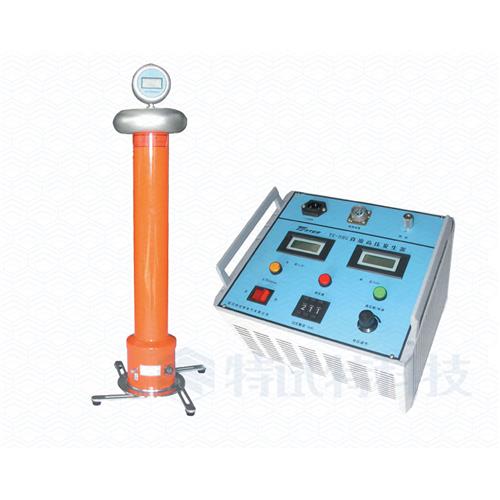

TE-DHG 直流高压发生器
满足《DL/T848.1-2004高压试验装置通用技术条件第1部分直流高压发生器》的要求,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,采用中频倍压电路,PWM中频脉宽调制技术,使电压稳定度大幅度提高。根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施,使直流高压发生器在额定电压下放电而不损坏仪器。

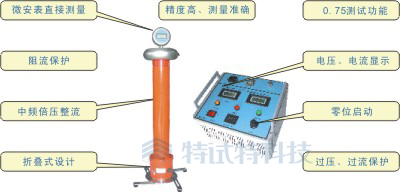

产品特性

(1) 中频倍压整流
应用最新的PWM中频脉宽调制技术,采用大功率IGBT器件和电压大反馈,从而使输出高电压稳定度更高,纹波系数更小。
(2) 0.75测试功能
增设了高精度0.75U1mA的功能,为氧化锌避雷器测量带来极大的方便。
(3) 精度高、测量准确
控制箱上的电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。高压端采用圆形屏蔽微安表数字显示,不怕放电冲击,抗干扰能力强。电压分辨率为0.1kV,电流分辨率为1μA。
(4) 保护功能齐全
该仪器负极性输出,输出电压连续可调,具有过压、过流、接地等保护功能,使用完善可靠,操作安全。

技术参数
 输出电流   2mA、3mA、5mA、10mA
 输出电压   60kV、120kV、200kV、300kV、400kV
 纹波系数   ≤1%
 温度   -10~40℃
 测量精度   2%
 相对湿度   室温为25℃时不大于85%(无凝露)
 海拔高度   1500米以下
