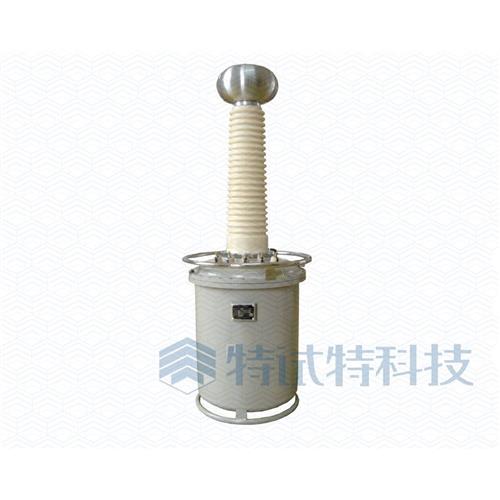

TE-GAT SF6气体试验变压器

图    收藏
TE-GAT SF6气体试验变压器
满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求,适用于电力系统对各种电气设备、绝缘工具等进行工频或直流绝缘耐压试验,内部填充SF6气体,绝缘性能好,重量轻便。

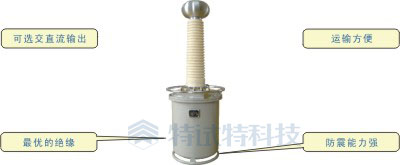

产品特性

(1) 最优的绝缘
SF6作为绝缘介质,设备的绝缘性能优于其他类型的试验变压器,试验电压可以做的更高。
(2) 标准正弦波输出
市电通过控制箱输出到变压器输入端,通过铁芯到高压侧输出,中间环节完全采用磁路变换,保证高压输出波形和市电波形一致,同样为正弦波。试验电压与实际运行电压的等效性优于其他方式的高压发生器。
(3) 防震能力强
变压器铁芯采用CD睡式结构,仪器在运输或试验过程中线圈始终处于卧式状态,降低了线圈受损的可能。
(4) 精确测量
变压器接线端子设计有100V测量端子,通过测量端子的电压及变比的换算关系可得到实际高压输出的电压,高压端子与测量端子之间的变比误差在1%以内,保证了测量的准确性。

技术参数
规格 容量KVA 低压侧 高压侧 测量变化 6分钟升温℃ 阻抗电压% 空载电流%
电压V 电流A 电压KV 电流MA
1.5/50 1.5 200 7.5 50 30 500 50 10 <4
3/50 3 200 15 50 60 500 50 10 <4
6/50 6 200 30 50 120 500 50 10 <4
10/50 10 200 50 50 200 500 50 10 <4
15/50 15 400 37.5 50 300 500 50 8 <4
20/50 20 400 50 50 400 500 50 8 <4
30/50 30 400 75 50 600 500 50 8 <4
50/50 50 400 125 50 1000 500 50 8 <4
10/100 10 200 50 100 100 1000 50 10 <4
15/100 15 400 37.5 100 150 1000 50 8 <4
20/100 20 400 50 100 200 1000 50 8 <4
30/100 30 400 75 100 300 1000 50 8 <4
50/100 50 400 125 100 500 1000 50 8 <4
10/150 10 200 50 100 66.7 1500 50 10 <4
15/150 15 400 37.5 150 100 1500 50 8 <4
20/150 30 400 50 150 133.3 1500 50 8 <4
30/150 30 400 75 150 200 1500 50 8 <4
50/150 50 400 125 150 333.3 1500 50 8 <4
