TE5100 电能质量分析仪

图    收藏

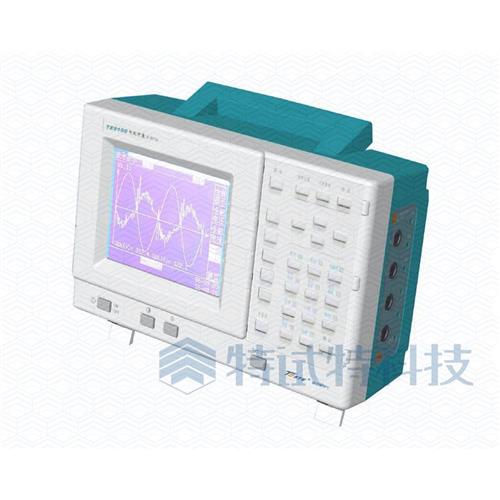

TE5100 电能质量分析仪
本仪器适用的国家标准参照如下:《电能质量 供电电压允许偏差》《电能质量 公用电网谐波》《电能质量 三相电压允许不平衡度》《电能质量 电力系统频率允许偏差》《电能质量 电压波动和闪变》6.GB/T 18481-2001《电能质量 暂时过电压和瞬态过电压》 本仪器是利用单片机技术对电能质量进行分析处理的智能型仪表,测量信号为工频(45~65Hz),提供了广泛且强大的测量功能来检查配电系统,主要用于单相、三相三线、三相四线电网电能质量的监测,是用于常规电力维护、分析干扰原因、查找干扰源、预防事故发生的理想仪器。

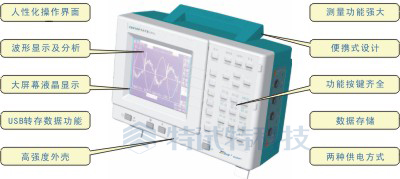

产品特性

(1) 测量功能强大
主要用于单相、三相三线、三相四线电网的监测。涵盖供电电压允许偏差、公用电网谐波、三相电压不平衡度、电力系统频率允许偏差、电压允许波动和闪变等五个方面。
(2)两种供电方式
分析仪可以使用 AC 220V±10%, 50/60 Hz交流电源供电,也可在底部可以装入 AA (5号)干电池或充电电池6节供电。使用容量为2000mAh的充电电池约可以连续使用4小时。
(3)操作界面人性、合理化
仪器软件设有各测试项目参数设置、电池欠压报警、波形图及向量图显示功能、显示数据锁定、在各测试菜单下设有相应热键、数据存储以及优盘拷贝存储数据功能等。

技术参数
 准确度等级   0.5级
 交流电压测量范围   0~600V
 有功功率测量范围   U*I*PE
 有功电能测试范围   9999KWH
 无功功率测量范围   U*I*(1-PF)
 无功电能测量范围   9999KVarh
 功率因数测量范围   0.20~1.00
 谐波分析   0~59次
 频率   (45~65)Hz
 时 间   1m~999h59m
 工作电源   AC220V±15% 电池供电
 外形尺寸   300×178×124(mm)
 仪器重量   2.8kg
