TE5812 微机继电保护测试仪

图    收藏
TE5812 微机继电保护测试仪
TE5812微机继电保护测试仪满足DLT624-1997《继电保护微机型试验装置技术条件》的要求,继电保护测试仪系统自身能输出高精度六相交直流电压、电流,既可对传统的各种继电器及保护装置进行试验,也可对现代微机保护进行各种试验,特别适用于变压器差动保护和备自投装置,广泛应用于南瑞、四方、许继、东方电子、合肥合能、美国通用等各种继电保护系统的测试。

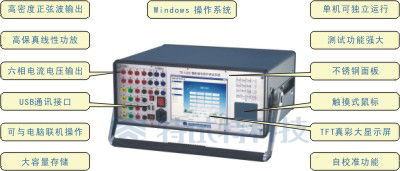

产品特性

TE5812微机继电保护测试仪

(1) 电压电流输出灵活组合
TE5812微机继电保护测试仪输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
(2) 操作方式
装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。
(3) 新型高保真线性功放
输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
(4) 高性能主机
输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
(5) 软件功能强大
可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。
(6) 具有独立专用直流电源输出
设有一路110V 及 220V专用可调直流电源输出。
(7) 接口完整
装置带有USB通讯口,可与计算机及其它外部设备通信。
(8) 完善的自我保护功能
散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

技术参数
 电流通道数  标准6相
 电压通道数  标准6相
 交流电流输出范围  30A /相或180A(六并)
 直流电流输出范围  10ADC /相
 交流电压输出范围  120VAC / 相
 直流电压输出范围  160VDC / 相
 交流电流输出  6相电流输出时每相输出(有效值)    0~30A    输出精度   0.2级
 3相电流输出时每相输出(有效值)    0~60A
 6相并联电流输出(有效值)         0~180A
 相电流长时间允许工作值(有效值)   10A
 相电流最大输出功率   300VA
 6相并联电流最大输出时最大输出功率   1000VA
 6相并联电流最大输出时允许工作时间   10s
 频率范围(基波)   20~1000Hz
 谐波次数   1~20 次
 直流电流输出  电流输出   0~±10A / 每相   输出精度   0.5级
 最大输出负载电压   20V
 交流电压输出  相电压输出(有效值)   0~120V    输出精度   0.2级
 线电压输出(有效值)   0~240V
 相电压 / 线电压输出功   80VA / 100VA
 频率范围(基波)   20~1000Hz
 谐波次数   1~20次
 直流电压输出  相电压输出幅值   0~±160V    输出精度   0.5级
 线电压输出幅值   0~±320V
 相电压/ 线电压输出功率   70VA / 140VA
 开关量  8路开关量输入        空接点     1~20mA,24V
 8路开关量输入        电位接点接入    “0”:0 ~ +6V; “1”:+11 V ~ +250 V
 4对开关量输出        DC:220 V/0.2 A;AC:220 V/0.5 A
 时间测量范围  0.1ms ~ 9999s
 测量精度 <0.1mS
