TE9300 高压断路器综合试验台

图    收藏

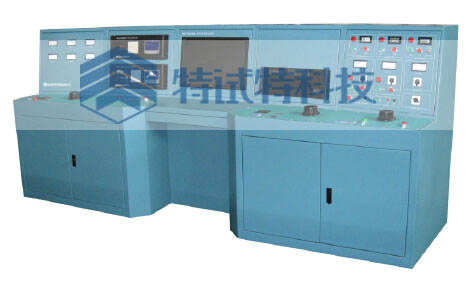

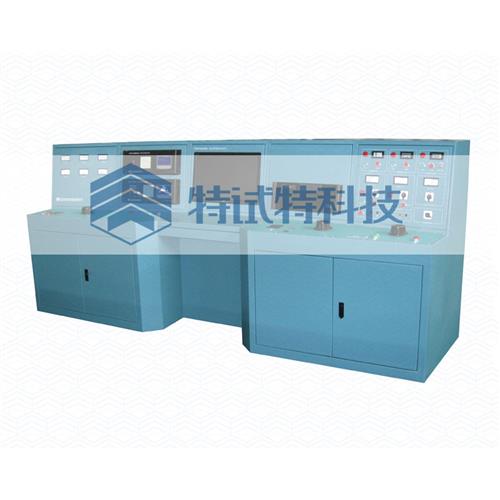

TE9300 高压断路器综合试验台
高压断路器是电力系统中重要的控制设备。电网中高压断路器的运行数量最多,运行条件和技术要求比较复杂,其运行可靠性不仅关系到高压断路器本身,而且影响到其他设备乃至整个电网,因此,对高压断路器的各参数及性能进行测量和试验是必不可少的步骤。TE9300高压断路器综合试验台能够完成高压开关的接触电阻、机械特性、通流保护动作、绝缘耐压及通电等试验操作,是集仪表测量、电气试验和集中控制于一体的智能化综合试验装置,适用于各开关生产厂家、科研机构及试验站对高压开关、断路器进行整套试验。
产品特性

TE9300高压断路器综合试验台

(1)个性化外形设计:摈弃了传统的台式结构,采用3米弧形操作面设计,美观大气。
(2)独立化试验区域:该试验台能完成多项特性试验,各试验区域的独立化保证了测试的稳定性及准确性。
(3)标准化4U机箱:测量仪器均采用19寸标准机箱式设计,可单独脱离试验台使用。
(4)高度集成化试验装置:一个整体试验台即能完成绝缘耐压、通流保护动作、回路电阻、机械特性、通电试验等多种试验需求。
(5)集成控制系统:试验台由工控机集中控制,配合自主研发的试验台专用上位机软件,能够快速开展试验。
(6)强大的数据管理:通过上位机软件可迅速浏览或打印任何历史时段所保存的试验数据,并可将数据导出,自动生成word版测试报告。

技术参数
 工作电源   三相四线AC380V
 工作环境   环境温度:-10℃~40℃   相对湿度:≤80%        大气压力:66Kpa~Kpa
 尺寸规格  (1)试验台整体外形尺寸:长3100×宽858×高1250(mm)
 (2)工控机箱外形尺寸:长435×宽177×高303(mm)
 (3)回路电阻测试装置外形尺寸:长450×宽178×高318(mm)
 (4)开关特性测试装置外形尺寸:长450×宽178×高318(mm)
 (5)液晶显示尺寸:长517×宽345×60.5(mm)
 绝缘性能   绝缘电阻:>2MΩ
  泄露电流:<1.000mA
  介电强度:电源连线对外壳能承受1500V(50Hz有效值)1分钟耐压

绝缘耐压试验部分
 输出电压  输出电压:0~250V
 输出电流  输出电流:0~50A
 计时  0~999s
 精度等级  电流测量精度等级: ±(2%×读数+1A)
 电流保护精度等级: ±(5%×读数+1A)
 电压测量精度等级: ±(2%×读数+1KV)
 计时触发精度等级: ±(5%×读数+1KV)

通流保护动作试验部分
 输出电压  AC0~5V
 输出电流:  AC0~1000A
 计时  0~999s
 电流精度等级  ±(2%×读数+1个字)

回路电阻测试部分
 测试量程  测试量程: 0.01μΩ~3000μΩ
 最高分辨率  最高分辨率:0.01μΩ
 测量精度  测量精度:±(0.5%×读数+0.5%×量程)

机械特性测试部分
 机械特性测试部分技术参数  1、时间测量分辨率:0.1ms
 2、速度测量分辨率:0.01m/s
 3、行程测量分辨率:0.1mm
 4、最大测量速度:20m/s
 5、最小动作同期差:0.1ms
 6、测试通道:12路断口时间,1路速度
 7、直线传感器测量范围:225mm
 8、旋转传感器角度范围:360°
 9、内置操作电源:DC30~250V可调,瞬时20A
 10、测量精度:时间:±(1%×读数+0.2ms)
                             速度:±(1%×读数+0.5m/s)
                             行程:±(1%×读数+0.2mm)

通电试验部分
 通电试验部分技术参数  1、三相AC100V输出(固定值) 一组
 2、三相AC0~10A输出  一组
 3、单相24V、36V、110V、220V直流固定输出  一组
 4、交流操作电压输出AC0~400V  一组
 5、直流操作电压输出DC0~260V  一组
 6、直流合闸电源输出DC0~300V  一组
 7、单相AC220V输出(固定值,插座形式) 一组
 8、三相AC380V输出(固定值) 一组
