TE1011 抗干扰氧化锌避雷器特性测试仪

图    收藏

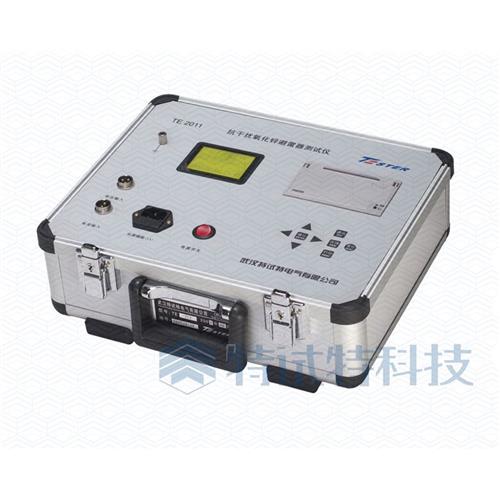

TE1011 抗干扰氧化锌避雷器特性测试仪
满足《DL474.5-2006现场绝缘试验实施导则-避雷器试验》的试验要求,用于氧化锌避雷器阻性泄漏电流等交流特性的测试。成功解决了现场测试因相间干扰带来的数据偏移问题,可在带电运行和停电检测两种情况下对避雷器的交流特性进行检测。

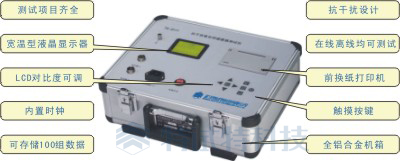

产品特性

(1) 抗干扰设计
本仪器采用特殊抗干扰措施,能有效的消除B相对A、C相的相间干扰,解决了测量结果A相偏大和C相偏小的问题,采用傅氏算法在内的精密数学模型,能消除电网谐波对测试结果的影响。
(2) 测试项目齐全
阻性电流、容性电流、泄漏全电流、相位角、阻性电流峰值、全电流峰值、三次谐波电流、五次谐波电流、基波有功功耗、谐波有功功耗等数据一次测完 。
(3) 在线、离线均可测试
避雷器在带电运行状态或在实验室中,仪器均可对其交流特性进行方便检测。
(4) 测试分辨率高
测试分辨率高达1微安,测试数据稳定,重复性好,为历史数据的纵向比较提供可靠保证。

技术参数
 工作电源   电压:AC220V±10%       频率:50Hz±1Hz
 使用环境   环境温度:-10℃~40℃   相对湿度:≤80%
 外形尺寸   长350mm*宽280mm*高160mm
 质量   4Kg(不含附件)
 测量精度   本仪器的电流精度等级为±(2%×读数+0.01mA)
  本仪器的电压精度等级为±(2%×读数+2个字)
 仪器功率   本仪器的额定功耗 < 30W
 安全性能   绝缘电阻:>2MΩ
  泄漏电流:<3.5mA
  介电强度:电源连线对机壳能承受1500V(50Hz有效值)1分钟耐压
 最高分辨率   本仪器的最高分辨率为0.01μΩ
 参考电压输入范围   AC20V~120V
 测试项目及范围   泄漏全电流:   0~10mA
  阻性电流:     0~10mA
  容性电流:     0~10mA
  相位角:       0°~360°
  阻性电流峰值: 0~15mA
  全电流峰值:   0~15mA
  三次谐波电流: 0~10mA
  五次谐波电流: 0~10mA
  基波有功功耗: 0~9999W
  谐波有功功耗: 0~9999W
