TE2010 变压器容量特性测试仪

图    收藏

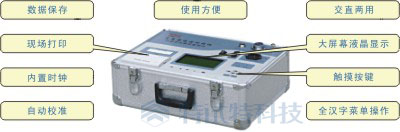

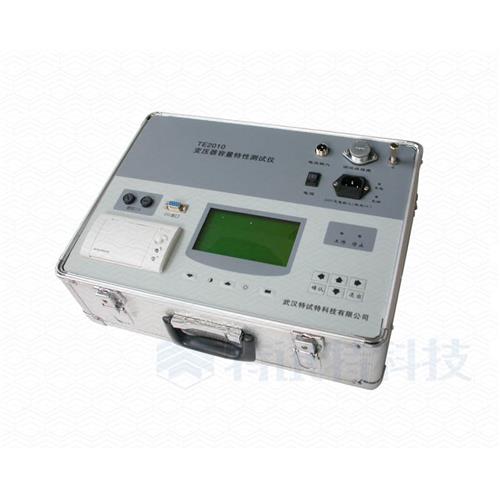

TE2010 变压器容量特性测试仪
满足JB/T501-2006《电力变压器试验导则》及GB1094-96《电力变压器》的试验要求,用于各类型变压器容量测试,如干式、油浸式、电弧炉变压器及特种变压器等,解决了由于变压器铭牌丢失、字迹不清及更改铭牌等原因造成变压器容量无法确定的难题。本仪器机身小巧,使用轻便,为户外使用提供了很大的方便。
产品特性

(1) 三相正弦波逆变电源
内部数字合成三相标准正弦波信号,经功率放大器提供三相精密交流测试源,在没有外部交流电源的条件下仪器可输出低压三相正弦波逆变电源,进行变压器容量的测试,并自动判断出变压器容量,计算出阻抗与额定阻抗的偏差。
(2) 交直流两用
仪器自带高效能充电电池,自身可为测试部分提供工作电源,无需外部供电。也可由外部交流220V电源供电,方便用户在各种场合使用。
(3) 测量功能强大
本仪器可测量变压器三相电压,电流真有效值及阻抗电压等参数,并自动折算到75℃,也可以在非额定分接进行变压器容量的测定。国标变压器及特型变压器均可测量。测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备,简化了接线,大大提高了工作效率。
(4) 自动校准
仪器具有软件校准功能,可进行电压、电流的自动校准 。

技术参数
 工作电源   AC 187V-242V      50Hz±1Hz
 外形尺寸   385×285×180 (mm)
 重量   约 9 kg
 电池额定电压   12×2 V
 蓄电池容量   4×2 Ah
 充电电源电压   220 ±20% ( 50Hz ) V
 容量测量范围   6-11/0.4kV 电力变压器: 30-2500 kVA
  6-11/3~6.3kV 电力变压器: 30-10000kVA
  35kV 电力变压器: 50-40000 kVA
  60-66 kV 电力变压器: 630-63000kVA
  6-66 kV级 特型变压器: 30-63000kVA
 电压量程   0-10V (有效值) 误差 < ±(0.2%U+3个字)
 电流量程   0-10A (有效值) 误差 < ±(0.2% I +3个字)
 工作环境温度   0-40 ℃
 相 对 湿 度   ≤ 85 %
 充 电 电 流   1 A
